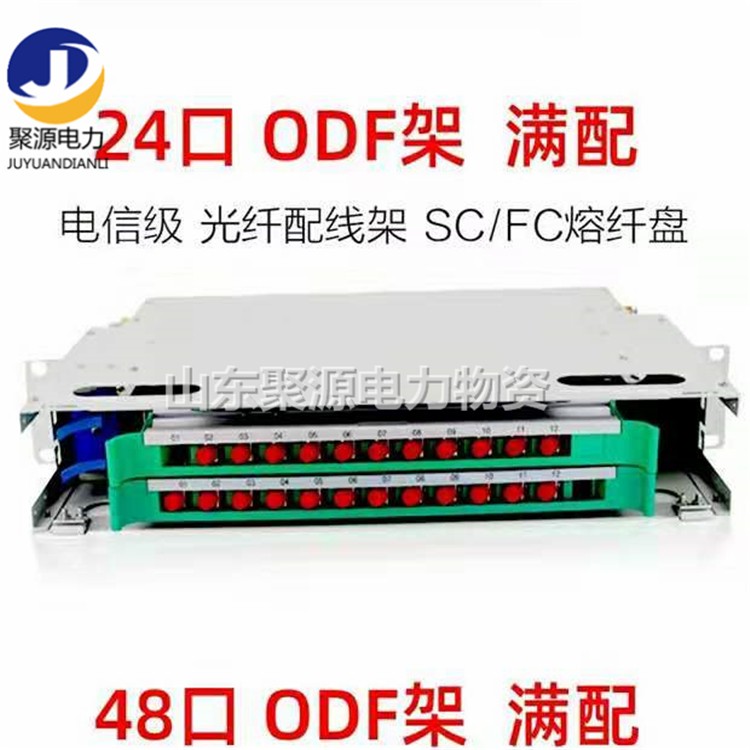

ODF 配線箱
功能
1.固定功能:光纜進入機架后,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,并對光纖進行分組和保護。
2.容接功能:光纜中引出的光纖與尾纜熔接后,將多余的光纖進行盤繞儲存,并對熔接接頭進行保護。
3.調配功能:將尾纜上連帶的連接器插接到適配器上,與適配器另一側的光連接器實現光路對接。適配器與連接器應能夠靈活插拔;光路可進行自由調配和測試。
4.存儲功能:為機架之間各種交叉連接的光連接線提供存儲,使它們能夠規則整齊地放置。光纖盒內應有適當?shù)目臻g和方式,使這部分光連接線走線清晰,調整方便,并能滿足小彎曲半徑的要求。

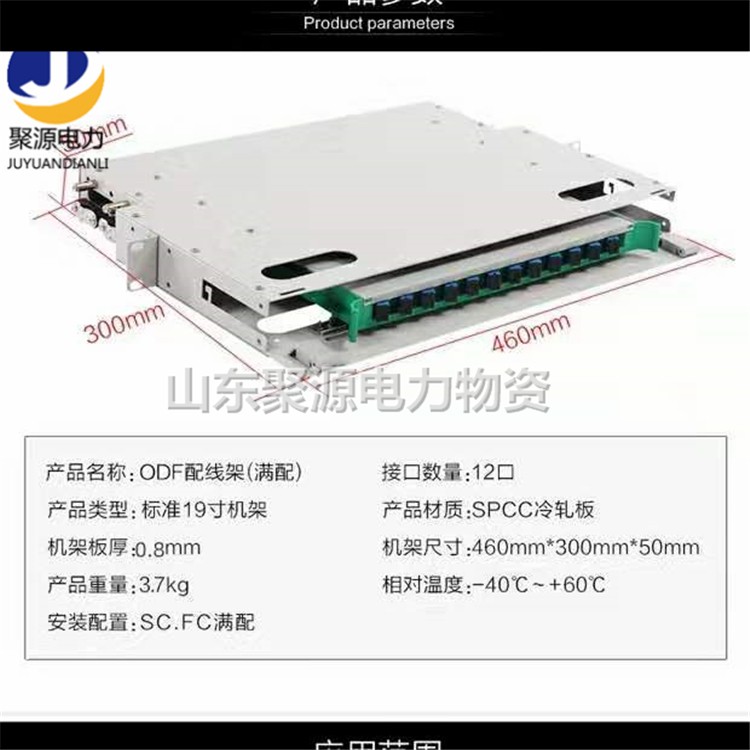

結構
ODF單元箱由外殼、支撐架、集纖盤、固定裝置及光纖接頭保護件組成:
外殼:外殼方便開啟,便于安裝。
支撐架:內部結構的主體,用于內部結構的支撐;

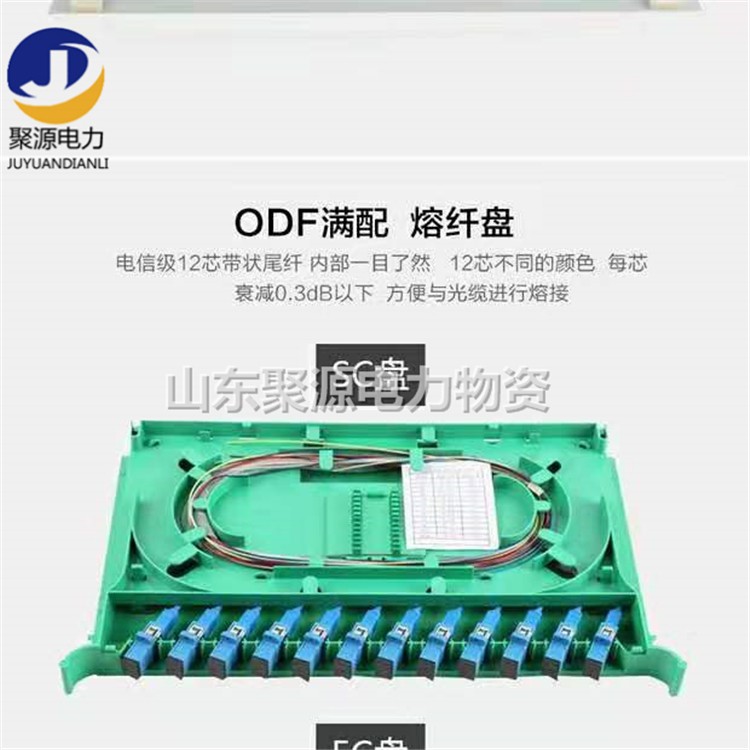

集纖盤:用于有順序地存放光纖接頭(及其保護件)和余留光纖,可余留光纖的長度不小于1.6m,余留光纖盤放的曲率半徑不小于32mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間;
固定裝置:用于光纜護套固定、光纜加強構件固定和配線尾纖固定。
光纖接頭的保護采用熱收縮保護管。
